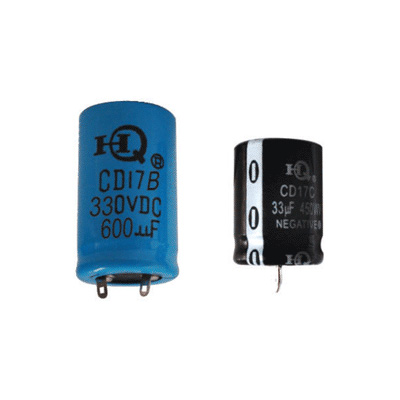

CD17B、CD17C型鋁電解電容器
特點:
CD17B型適用于閃光燈充放電。
CD17C型小體積，高可靠，用各種電子設備的直流或脈動電路中。
技術指標:
| 項目 | 性能 |
| 工作溫度范圍 | -25～+85℃ |
| 額定電壓范圍 | 160～450V |
| 標稱容量范圍 | 33～800μF |
| 電容量允許偏差 | -10～+50% ±20% |
| 漏電流 | I≤0.03CR UR (μA) |
| 耐久性 | 85℃1000小時 |
外形尺寸圖:
| D±1.0 | 21 | 22 | 26 | 30 | |||||
| L±3.0 | 50 | 30 | 40 | 35 | 40 | 50 | 40 | 50 | 60 |
標稱電容量、額定電壓與外形尺寸對應表:
 | 160 | 200 | 250 | 315 | 330 (CD17B) | 350 | 400 | 450 |
33 | 22x30 | 22x30 | ||||||
47 | 22x30 | 22x30 | 22x30 | 26x30 | ||||
68 | 22x40 | 22x40 | 22x40 | |||||
100 | 22x30 | 22x30 | 22x40 | 26x40 | 26x40 | 26x35 | ||
150 | 22x30 | 22x30 | 26x40 | 26x40 | 26x40 | 26x40 | ||
220 | 26x40 | 26x40 | 26x50 | 30x40 | 30x50 | 30x50 | ||
330 | 26x40 | 26x50 | 30x40 | |||||
470 | 26x50 | 30x50 | ||||||
300 | 21x50 | |||||||
500 | 26x50 | |||||||
600 | 30x50 | |||||||
800 | 30x60 |
